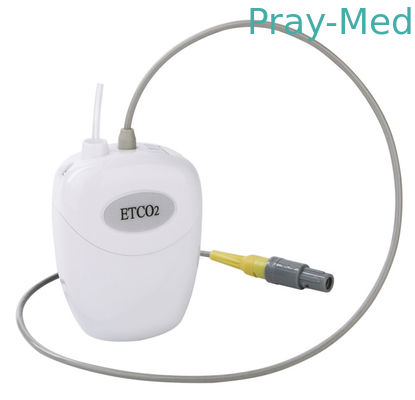

Złącze 8pin Sidestream ETCO2 Moduł czujnika CO2 LH800

                               Czujnik Sidestream ETCO2 LH800

LH810 to zewnętrzny czujnik CO2 typu plug and play typu sidestream.Nie zajmuje miejsca dla hosta i łączy się z hostem za pomocą tylko jednej ośmiostykowej wtyczki.LH800 posiada najnowocześniejszą technologię pomiaru chwilowego stężenia CO2, częstości oddechów, końcowo-wydechowego stężenia CO2, wdechowego stężenia CO2, czasu wdechu i czasu wydechu.Jest powszechnie stosowany w monitorze pacjenta i aparacie do znieczulenia.Dzięki częstotliwości próbkowania niskiej do 50 ml / min jest idealna do stosowania u pacjentów dorosłych, dzieci i niemowląt;pacjenci poddawani sedacji proceduralnej;oraz krótkotrwałe monitorowanie zaintubowanych pacjentów.

Specyfikacja techniczna

• Typ przetwornika: czujnik CO2 LH800 Sidestream
• Szybkość próbkowania: 50 ml / min, ± 10 ml / min.
• Zasada działania: niedyspersyjna optyka na podczerwień (NDIR) z pojedynczą wiązką, podwójna długość fali, brak ruchomych części
• Czas inicjalizacji:

Ø Kapnogram wyświetlany w mniej niż 5 sekund

Ø Osiągnięcie pełnych specyfikacji w ciągu 10 minut.

• Zakres pomiaru CO2:

Ř 0 - 114 mmHg

Ř 0-15%

Ř 0 - 15,2 kPa

• Rozdzielczość CO2:

Ř 0,1 mm Hg 0 do 50 mm Hg

Ř 0,25 mm Hg 50 do 114 mm Hg

• Dokładność CO2:

Ř 0 - 40 mmHg ± 2 mmHg

Ř 40-114 mmHg ± 5% odczytu

• Częstość oddechów:

Ø Zakres od 2 do 120 oddechów na minutę (BPM)

Ø Dokładność ± 1 oddech

• Kalibrowanie:

Nie jest wymagana rutynowa kalibracja użytkownika

• Odszkodowanie:

Automatyczne ciśnienie barometru 400-800 mmHg.

Wybierana przez użytkownika kompensacja O2 / N2O.

• Wymagania dotyczące napięcia:

5,0 V DC ± 5%

• Pobór energii:

Mniej niż 1,5 wata typowo.

• Temperatura i wilgotność:

Podczas pracy: 0 ° do 40 ° C, 10 do 90% wilgotności względnej, bez kondensacji

Przechowywanie: -40 ° do 70 ° C, <90% RH, bez kondensacji

• Korelacja

Rozwałkować:

1. VA 5,0V

2. Tarcza Tarcza

3. Zwrot DGND Digital

4. VSRC nieużywany

5. Dane szeregowe TxD z LH800

6. Szeregowe dane RxD z hosta

7. AGND Analogowy powrót

8. SYNC Nieużywane

• Interfejs danych:

Ø RS232, dwukierunkowy, szybkość transmisji 19200, standard N-8-1.

Ø W pełni kompatybilny z protokołem komunikacyjnym Respironics LoFlo

• Wyjście danych

Stężenie gazu CO2 (mm Hg), wydechowy CO2, wdechowy CO2, częstość oddechów, automatyczna kompensacja ciśnienia barometrycznego
